Компоненты форм для светодиодных рамок

В общем, существует два основных типа форм для рамок светодиодов: формы с двумя пластинами (широко известные как формы для больших ворот) и формы с тремя пластинами (широко известные как формы для тонких ворот). Независимо от того, является ли это двухплитной или трехплитной формой, формы для светодиодных рамок обычно состоят из следующих компонентов:

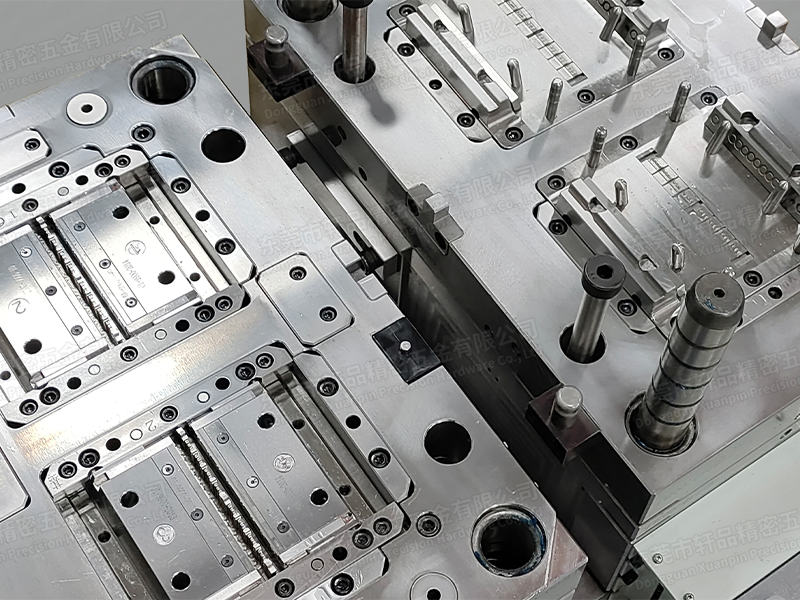

1. Основа формы

Основание пресс-формы образует фундаментальную основу пресс-формы для светодиодной рамки. Качество стали, используемой в основании формы, обеспечивает долговечность и стабильность формы во время производства.

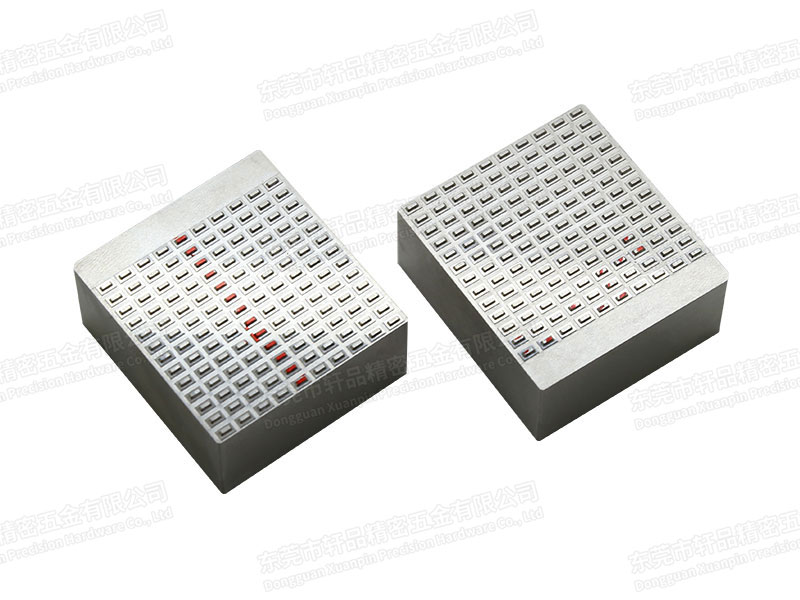

2. Основные части формы для светодиодной рамы: полость и сердечник.

Основная полость и сердцевина формы рамки светодиода, обычно называемая вставкой формы или внутренней формой, являются наиболее важными компонентами формы. Большая часть проектных работ сосредоточена на вставке пресс-формы, которая подвергается обширной механической обработке. Некоторые более простые формы могут не иметь отдельной вставки в форму, при этом изделие формируется непосредственно на шаблоне, особенно в первых формах для светодиодных рамок. Эта структура в значительной степени была ликвидирована.

3. Вспомогательные детали форм для светодиодных рамок.

Вспомогательные детали включают в себя установочные кольца, литниковые втулки, выталкивающие штифты (широко известные как выталкивающие штифты или выталкивающие иглы), тяги (широко известные как выталкивающие штифты), опорные стойки, направляющие штифты и втулки выталкивающей пластины, а также опорные штифты (общеизвестные как в качестве мусорных булавок).

4. Вспомогательные системы пресс-формы.

Обычно формы для светодиодных рамок имеют следующие три системы: литниковую систему, систему выброса и систему охлаждения. Иногда, если пластиковый материал требует высокой температуры нагрева, форма может также включать систему нагрева.

5. Механизм вытягивания сердечника

Если в форме рамки светодиода необходимо сформировать боковые отверстия или крючки на пластиковом изделии, форма должна включать один или несколько механизмов для извлечения из формы этих отверстий или крючков, таких как ползунки, наклонные выталкивающие стержни или гидравлические цилиндры. Эти механизмы известны как механизмы бокового вытягивания ядра.
