В производстве пресс-форм «высокая точность» — один из тех терминов, которые люди часто используют, но в цехах это может означать совсем другие вещи. За годы моей работы ссоединительные формыи оптических деталей, высокая точность — это не просто цифра на чертеже, а то, как ведет себя форма во время повторяющихся запусков и сколько регулировок она требует во время пробной примерки.
Я помню один проект, где стандартная вставка выглядела на бумаге нормально. Первые несколько снимков были в порядке, но к третьей партии из-за крошечных несовпадений по краям появились вспышки. Мы заменили прецизионную вставку, и проблема внезапно исчезла. Именно тогда меня по-настоящему осенило: дело не в совершенстве на бумаге, а в стабильности производства.
Подробное сравнение см.Прецизионные пластины и стандартные пластины
.
Толерантность часто понимают неправильно. Некоторые инженеры считают, что чем жестче, тем лучше, но на самом деле допуски должны соответствовать условиям применения.
Например, однажды мы попробовали ±0,002 мм для некритической функции позиционирования. Стоимость обработки резко возросла, а производительность детали не стала заметно лучше. С другой стороны, критические опорные поверхности требуют ±0,005 мм или меньше. Разница заключается в последовательности, а не только в количестве.
Нам нравится думать об этом как о подходящих кусочках головоломки. Если края слишком свободные, форма смещается. Слишком туго, и при сборке возникнут трудности. В любом случае это требует времени и может вызвать стресс, который сокращает срок службы инструмента. Правильные допуски – там, где это действительно важно – вот в чем хитрость.

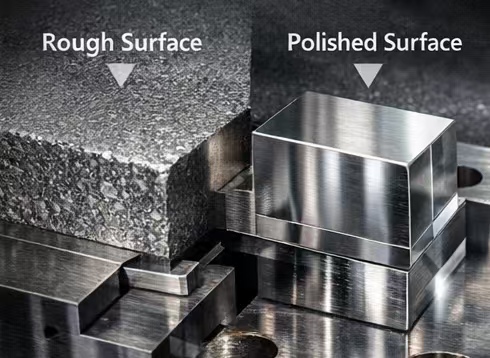

Качество поверхности часто недооценивают. Полированная поверхность не просто красиво выглядит; это влияет на то, как вставки встают на место, как распределяется нагрузка и как происходит износ с течением времени.
На практике мы уделяем особое внимание функциональным поверхностям: зонам уплотнения, контактным поверхностям и видимым поверхностям продукта. Внутренние области, которые не соприкасаются с пластиком или другими вставками, не нуждаются в полировке. Я видел случаи, когда зеркальная отделка выполнялась повсюду, но это не улучшало производительность, а лишь увеличивало стоимость и время выполнения заказа.
ВидетьПрецизионные пластины и стандартные пластины
реальные примеры того, как качество поверхности влияет на поведение пресс-формы.
Повторяемость – это то, что отличает по-настоящему прецизионную пластину от стандартной. Недостаточно того, чтобы вставка подошла один раз; он должен вернуться в то же положение после разборки, чистки или замены детали.
Соединительные формы иоптические компонентыособенно чувствительны. Смещение выравнивания на 0,01 мм может привести к браку продукции или увеличению засветки. По моему опыту, проверка повторяемости перед принятием проекта экономит часы на пробных корректировках.
Иногда мы даже отмечаем контрольные кромки и делаем несколько циклов сборки-разборки в мастерской, чтобы убедиться в этом. Это утомительно, но стоимость пропуска в производстве выше.
Дополнительную информацию о соединительных формах см.Прецизионные компоненты пресс-форм для соединительных форм
.

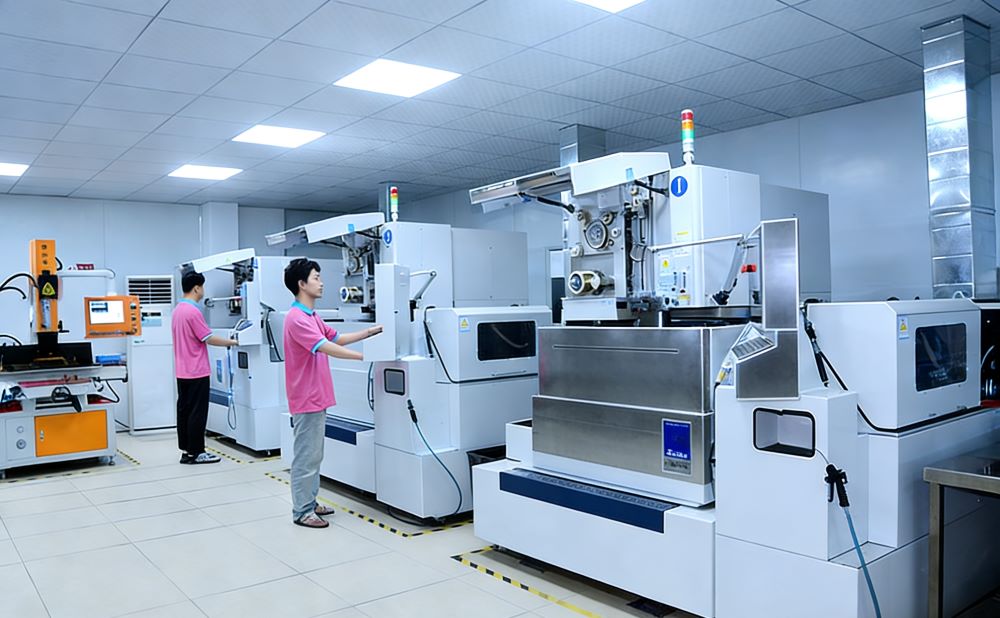

Целью являются чертежи, но механическая обработка делает ее реальной. Стабильность станка с ЧПУ, параметры резания, износ инструмента и тепловые воздействия — все это играет роль. Даже идеально спроектированная вставка может быть испорчена, если не контролировать процесс.
Проверка – еще один важный момент. Проверка размеров только в конце производства часто пропускает смещение во время обработки. Мы измеряем критические параметры на нескольких этапах, чтобы выявить проблемы на ранней стадии.
Высокоточная обработкаРечь идет не только о причудливых машинах — речь идет о повторяемом, контролируемом процессе. Мы обнаружили, что последовательность процесса часто важнее абсолютных допусков.
Не каждая пресс-форма выигрывает от предельной точности. Использование высокоточных вставок для простых пластиковых корпусов является излишним. Это увеличивает стоимость и время выполнения заказа без улучшения стабильности производства.
Прецизионные пластины необходимы, когда:
Точность размеров напрямую влияет на качество продукции.
Несколько компонентов должны идеально сочетаться друг с другом.
Пресс-форма будет работать сотни тысяч циклов.
В более простых формах стандартные вставки с разумными допусками часто работают нормально. Разумнее всего выбрать правильный уровень точности в зависимости от применения, материала и объема производства.
Высокоточные вставки в пресс-формыне определяются одним числом или отделкой поверхности. Они являются результатом совместной работы контроля допусков, качества поверхности, посадки, повторяемости и процесса обработки.
С моей точки зрения, цель не в погоне за минимальными допусками. Речь идет о достижении последовательной, предсказуемой и стабильной работы там, где это действительно важно: сокращении пробных корректировок, предотвращении дефектов и обеспечении бесперебойной работы пресс-форм.
Для получения дальнейших указаний проверьтеВысокоточная обработка и прецизионные компоненты пресс-форм чтобы увидеть, как эти принципы применяются к различным формам.
